Каталог >> Оптоэлектроника и индикация >> Светодиоды и изделия на светодиодах >> Светодиоды для выводного (DIP) монтажа |
Светодиоды инфракрасные |
|
![Светодиоды инфракрасные](../images/5mm-round-ir-leds.jpg)
![Светодиоды инфракрасные](../images/5mm-round-leds.png)
|
|
Круглые 5 мм инфракрасные светодиоды или ИК-светодиоды являются источником световой энергии в инфракрасном спектре. Круглые 5 мм инфракрасные светодиоды используются для передачи инфракрасных сигналов с пульта дистанционного управления, в щелевых оптопарах и других передающих устройствах. Чем больше их количество и чем лучше излучатели, тем сильнее и шире результирующий сигнал. Пульт дистанционного управления с мощными круглыми 5 мм инфракрасными светодиодами часто можно использовать, не направляя непосредственно на нужное устройство. Круглые 5 мм инфракрасные светодиоды также частично отвечают за ограничения диапазона частот, которыми можно управлять. Круглые 5 мм инфракрасные светодиоды генерируют инфракрасный свет, который передает информацию и команды с одного устройства на другое. Выпускается множество наиболее распространенных типов круглых 5 мм инфракрасных светодиодов, классифицированных по длине волны, углу, интенсивности, типу корпуса и прямому току. Наиболее распространенными длинами волн для круглых 5 мм инфракрасных светодиодов являются 850 нм, 880 нм и 940 нм. Круглые 5 мм инфракрасные применяют в видеокамерах, применяются в цифровой фотографии, системе мониторинга, домофонах, противоугонных сигнализациях и так далее. Круглые 5 мм инфракрасные светодиоды с длиной волны 880 нм подходят для использования в ИК-совместимой передаче данных, ИК-подсветке для видеонаблюдения, миниатюрных световых барьерах, фото-прерывателях, оптических переключателях, кодерах вала и многом другом.
Полярность инфракрасных 5 мм светодиодов |
Светодиод инфракрасный диаметром 5 мм имеет положительный (анодный) вывод и отрицательный (катодный) вывод. Схематическое обозначение светодиода аналогично диоду, за исключением двух стрелок, направленных наружу. Анод (+) отмечен треугольником, а катод (-) отмечен линией. Более длинный вывод светодиода обычно является положительным (анод), в то время как более короткий вывод является отрицательным (катод).
|
![](../images/polarity0.png) |
Определение полярности светодиодов Светодиоды инфракрасные поставляются нами со склада в Москве и под заказ с фабрик. Условия поставки светодиодов инфракрасных уточняйте у наших менеджеров. |
Параметры измерены при Tокр=25°C
|
258566 |
BL503HIRC2E-5CC |
![](../images/503HIRC2E-5CC.jpg) |
прозрачный |
Ø5 |
12 |
880 |
15 |
![](../../../images/pdf.gif) |
258565 |
BL503HIRC2E-5CE |
![](../images/503HIRC2E-5CE.jpg) |
прозрачный |
Ø5 |
13 |
880 |
45 |
![](../../../images/pdf.gif) |
258572 |
BL503HIRC2V-5CD |
![](../images/503HIRC2V-5CD.jpg) |
прозрачный |
Ø5 |
13.5 |
880 |
30 |
![](../../../images/pdf.gif) |
258567 |
BL503HIRT2E-5CC |
![](../images/503HIRT2E-5CC.jpg) |
голубой прозрачный |
Ø5 |
10 |
880 |
15 |
![](../../../images/pdf.gif) |
258573 |
BL503HIRT2V-5CD |
![](../images/503HIRT2V-5CD.jpg) |
голубой прозрачный |
Ø5 |
13 |
880 |
30 |
![](../../../images/pdf.gif) |
258569 |
BL503IRC2E-5AC |
![](../images/503IRC2E-5AC.jpg) |
прозрачный |
Ø5 |
12 |
940 |
15 |
![](../../../images/pdf.gif) |
258570 |

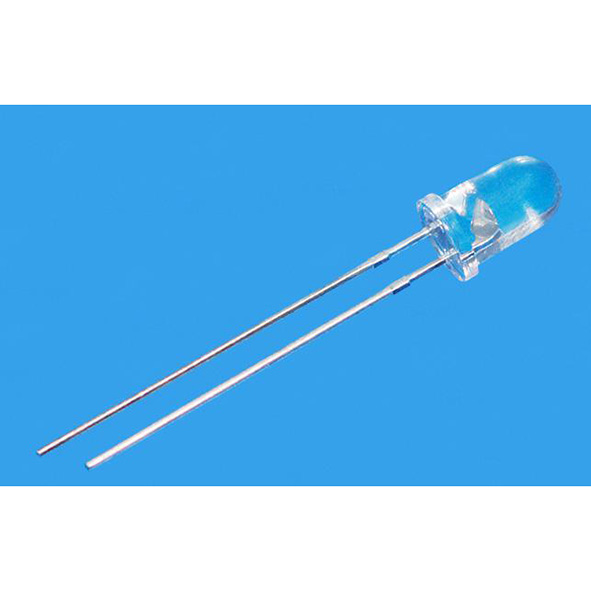

BL503IRC2E-5AE |
![](../images/503IRC2E-5AE.jpg) |
прозрачный |
Ø5 |
12 |
940 |
45 |
![](../../../images/pdf.gif) |
258574 |
BL503IRC2V-5AD |
![](../images/503IRC2V-5AD.jpg) |
голубой прозрачный |
Ø5 |
12 |
940 |
30 |
![](../../../images/pdf.gif) |
258568 |

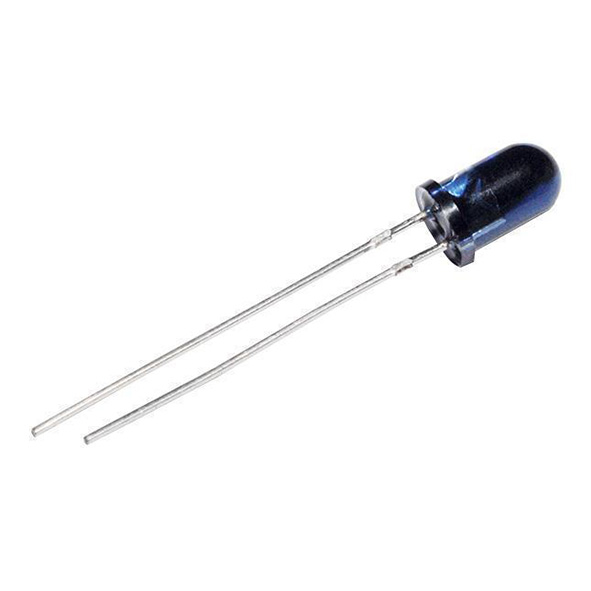

BL503IRT2E-5AC |
![](../images/503IRT2E-5AC.jpg) |
голубой прозрачный |
Ø5 |
10 |
940 |
15 |
![](../../../images/pdf.gif) |
258561 |
BL503IRT2V-5AD |
![](../images/503IRT2V-5AD.jpg) |
голубой прозрачный |
Ø5 |
10 |
940 |
30 |
![](../../../images/pdf.gif) |
258564 |

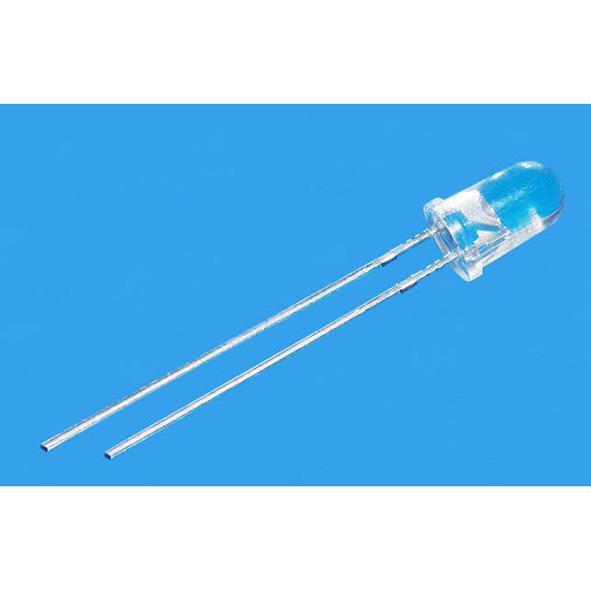

BL503KIRC2E-4CE |
![](../images/503KIRC2E-4CE.jpg) |
прозрачный |
Ø5 |
13 |
830 |
45 |
![](../../../images/pdf.gif) |
258575 |

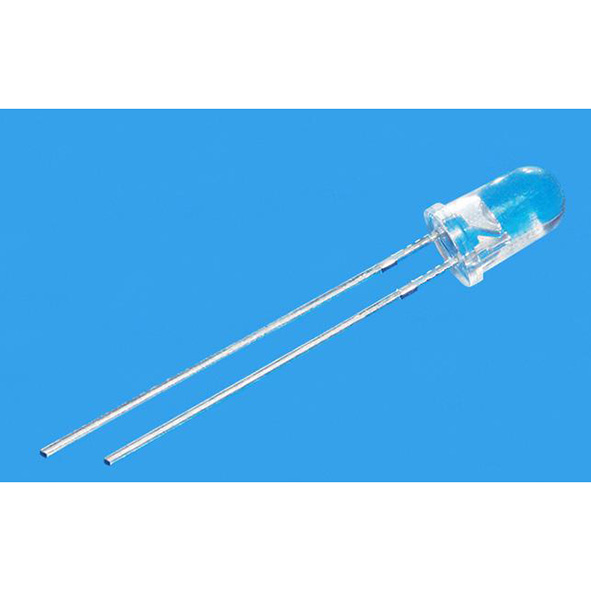

BL503KIRC2V-4CD |
![](../images/503KIRC2V-4CD.jpg) |
прозрачный |
Ø5 |
15 |
830 |
30 |
![](../../../images/pdf.gif) |
258562 |
BL503SIRC2E-5AC |
![](../images/503SIRC2E-5AC.jpg) |
прозрачный |
Ø5 |
15 |
850 |
15 |
![](../../../images/pdf.gif) |
258563 |

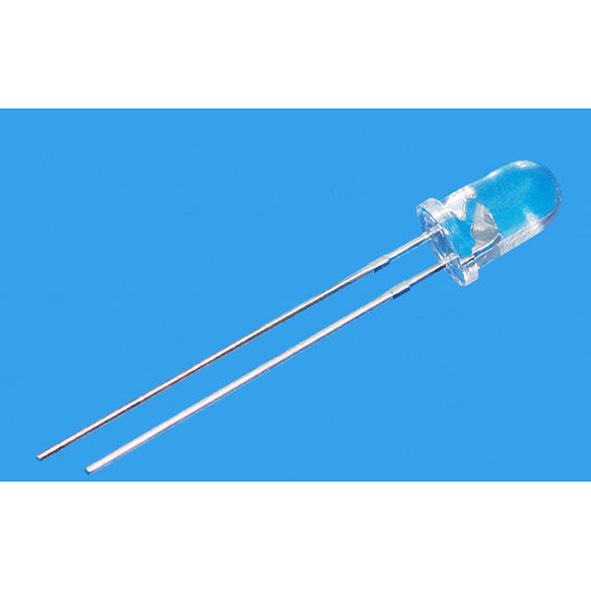

BL503SIRC2E-5AE |
![](../images/503SIRC2E-5AE.jpg) |
прозрачный |
Ø5 |
15 |
850 |
45 |
![](../../../images/pdf.gif) |
258571 |

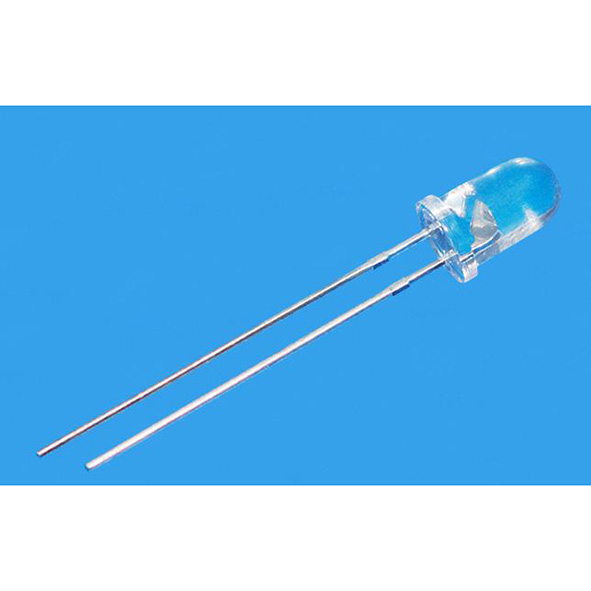

BL503SIRC2V-5AD |
![](../images/503SIRC2V-5AD.jpg) |
прозрачный |
Ø5 |
15 |
850 |
30 |
![](../../../images/pdf.gif) |
42839 |
5013K3C-BA |
![](../images/503HIRC2V-5CD.jpg) |
прозрачный |
Ø5 |
7...12 |
940 |
30 |
1,2-1,5 |
42840 |
5013K3T-BA |
![](../images/503HIRT2E-5CC.jpg) |
голубой прозрачный |
Ø5 |
4...12 |
940 |
30 |
1,2-1,5 |
42841 |
5013K3C-BB |
![](../images/503HIRC2V-5CD.jpg) |
прозрачный |
Ø5 |
7...15 |
940 |
30 |
1,2-1,5 |
42842 |
5013K3T-BB |
![](../images/503HIRT2E-5CC.jpg) |
голубой прозрачный |
Ø5 |
4...15 |
940 |
30 |
1,2-1,5 |
42843 |
5013K3C-BC |
![](../images/503HIRC2V-5CD.jpg) |
прозрачный |
Ø5 |
7...20 |
940 |
30 |
1,2-1,5 |
42844 |
5013K3T-BC |
![](../images/503HIRT2E-5CC.jpg) |
голубой прозрачный |
Ø5 |
4...20 |
940 |
30 |
1,2-1,5 |
42845 |
5013K1C-BA |
![](../images/503HIRC2V-5CD.jpg) |
прозрачный |
Ø5 |
10...40 |
850 |
30 |
1,2-1,5 |
42846 |
5013K1T-BA |
![](../images/503HIRT2E-5CC.jpg) |
голубой прозрачный |
Ø5 |
10...40 |
850 |
30 |
1,2-1,5 |
|
|
|
|
|
